Schnellkupplungen



Bagger-größe in t NADO
Schnellkupplung Typ
ca.
Gewicht in kg
Bestellnummer

bis 2

SK1/1HA 10 1001


2 - 3,7

SK3/2HA 21 3001


3,7 - 6,5

SK7/3HA 40 7001

6,5 - 10,5
SK10/4M
SK10/4H
65
10001
10501


11-17,5


17-20


SK15/5M
SK15/5H

SK15/6SM
SK15/6SH
100


120

15001
15501

16001
16501


12-22


22-27


SK20/6SM
SK20/6SH

SK20/7M
SK20/7H
120 - 160


165-220

20001
20501

21001
21501


22-36


36-50


SK30/8M
SK30/8H

SK30/9M
SK30/9H
265 - 300


340 - 390

30001
30501

31001
31501

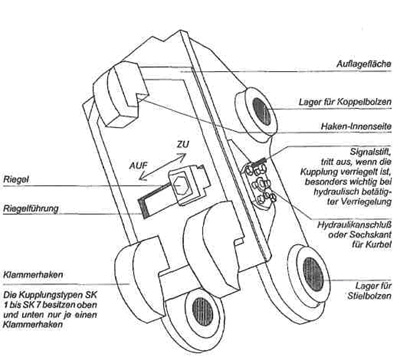

Schnellkupplung SK-M Der Kupplungskopf SK-M mit mechanisch betätigter Verriegelung wird mit den Original-Löffelbolzen des Bagger- herstellers am Stiel befestigt und ist danach sofort betriebsbereit.

Schnellkupplung SK-HA Der Kupplungskopf SK-HA ist mit einer halbautomatischen Verrie-
gelung ausgerüstet. Hier braucht der
Fahrer mit der Hand lediglich zu ent-riegeln, die Verriegelung rastet wäh-
rend des Ankuppelns automatisch ein.

Schnellkupplung SK-H Der Kupplungskopf SK-H besitzt eine
hydraulisch betätigte Verriegelung.
Der Kupplungskopf wird ebenfalls mit
den Original-Löffelbolzen am Bagger-
stiel befestigt. Anschließend wird das
mitgelieferte Zubehör installiert (Ven-
til, Schalter, Kontrolleuchte). Nicht im Lieferumfang enthalten ist die Leitung
zwischen Ventil und Kupplungskopf
und die Rücklaufleitung zwischen
Ventil und Tank. Die NADO-Hydraulik
wird an den Greiferdreh- oder an den GLV-Kreislauf (Grabenräumlöffel
schwenken] angeschlossen. Die Mon-
tagezeit beträgt etwa einen Tag.
Wir empfehlen, für den Anschluß des
Kupplungskopfes eine Leitung aus dem
Greiferdreh-Anbausatz des Baggerher-
stellers zu verwenden. Diese Leitung
kann für jedes Gerät passend bestellt
und parallel zu den vorhandenen
Leitungen verlegt werden.
Falls kein Greiferdreh- oder GLV-
Hydraulik-Kreislauf vorhanden ist,
kann ein passendes Hydraulikaggre-
gat geliefert werden.
Der Mehrpreis für das Hydraulik-
aggregat beträgt 2300,- DM.

Hinweise   Es passen jeweils Kupplungskopf und
Adapter einer Größe zusammen, z.B.
alle 20er Kupplungsköpfe und alle
20er Adapter, unabhängig von der Bagger- oder Löffelgröße für die sie
angefertigt wurden.
Nado-Schnellkupplungen sind durch
eine spezielle Technik auch für
Tieflöffel mit mechanischem Auswerfer
geeignet.
Bitte geben Sie bei Ihrer Bestellung das Modell des Baggers an.


NADO-Schnellkupplungs-Adapter
passend zu Schnellkupplung Typ SK
Bestellnummer (für Adapter)
Gewicht ca. kg
Anmerkungen
Anschweißadapter ohne Seitenbleche; Verwendung hauptsächlich für die Erst-ausrüstung neuer Tieflöffel & zur Nachrüstung von Hammeraufhängungen & Grabenräumlöffeln. 1/1
3/2
7/3
10/4
15/5 + 6S
20/6S
20/7
30/8 + 9
1002
3002
7002
10002
15002
20002
21002
30002
2,5
5,5
15
18
20
44
55
80
SK 10-30:
Bei diesen Typen kein Mehr-preis für Adapter beim Kauf neuer Ausrüstungsteile.
Zweifachadapter ohne Seitenbleche; für Tief- & Hochlöffelbetrieb.Beim Typ ZAP 15 muß die Verriege-lungsschräge umgesteckt werden. 10/4
15/5 + 6S
20/6S + 7
30/8 + 9
10007
15007
20007
30007
18
25
38
80


Anschweißadapter mitSeitenble-chen; besonders zur Umrüstung vor-handener Tieflöffel u.a. Anbauteile.Die Form der Seiten-bleche richtet sich nach dem Tieflöffel. Für nicht identifizierbare Fabrikate sind Adapter mit anpaßbaren Seitenblechen lieferbar. 1/1
3/2
7/3
10/4
15/5 + 6S
20/6S
20/7
30/8 + 9
1003
3003
7003
10003
15003
20003
21003
30003
6
10
35
42
50
100
130
250
Zur Selbstmontage werden genaue Schweißinformationen mitgeliefert.
Zweifachadapter mit Seiten-blechen;für Tief- & Hoch-löffelbetrieb. 10/4
15/5 + 6S
20/6S + 7
30/8 + 9
10008
15008
20008
30008
50
60
110
250


Greiferadapter; Passend für Stan-dard-Greifergehänge. Ein zusätzli-eher Bolzen ist erforderlich, außer-dem muß der Löffelzylinder in beide Richtungen absperrbar gemacht werden; die Hydraulikschläuche um ca. 20 cm verlängern. 1/1
2/3
7/3
10/4
15/5 + 6S
20/6S
20/7
30/8 + 9
1004
3004
7004
10004
15004
20004
21004
30004
8
18
38
60
80
115
140
190
Für Kanalbauarbeiten zwischen Verbauteilen ist ein spezieller Greifer adapter lieferbar.

Bolzen-Adapterplatte; zur Befesti-gung an den Standard-Aufhän-gungen vorhandener Tieflöffel & anderer Anbauteile. Zwei zusätzliche Bolzen sind erforderlich.Dieser Adapter ist für unterschiedliche Bolzenabstände lieferbar (Bolzenabstand und Löffeltyp bei Bestellung bitte angeben). 1/1
3/2
7/3
10/4
15/5 +6S
20/6S
20/7
30/8
30/9
1005
3005
7005
10005
15005
20005
21005
30005
8
15
35
50
65
90
120
230
Befestigungsbolzen können mitgeliefert werden, Preis auf Anfrage.

Anschraubadapter; für Hydraulik-hämmer, Schrottscheren, Beton-beißer u.ä. Wenn keine Schraub-verbindung möglich und keine Schweißverbindung gewünscht ist, kann stattdessen der Bolzen-Adapter verwendet werden. 15/5 + 6S
20/6 + 7
30/8 + 9
15006
20006
30006
105 - 130
140 - 170
250 - 350
Bitte geben Sie den Typ Ihres Ausrüstungsteils an !



  Ihre Nado Technik
